Instalación Inicial Kit RFID FX9600

Montaje y conexiones iniciales del kit RFID

Esta es una lección de muestra

Inscríbete o accede para hacer esta lección.

Objetivo

Montar y conectar correctamente el kit RFID, asegurando la alimentación eléctrica, la instalación de la antena y las conexiones de comunicación, evitando errores de conexión que puedan afectar el funcionamiento o dañar el equipo.

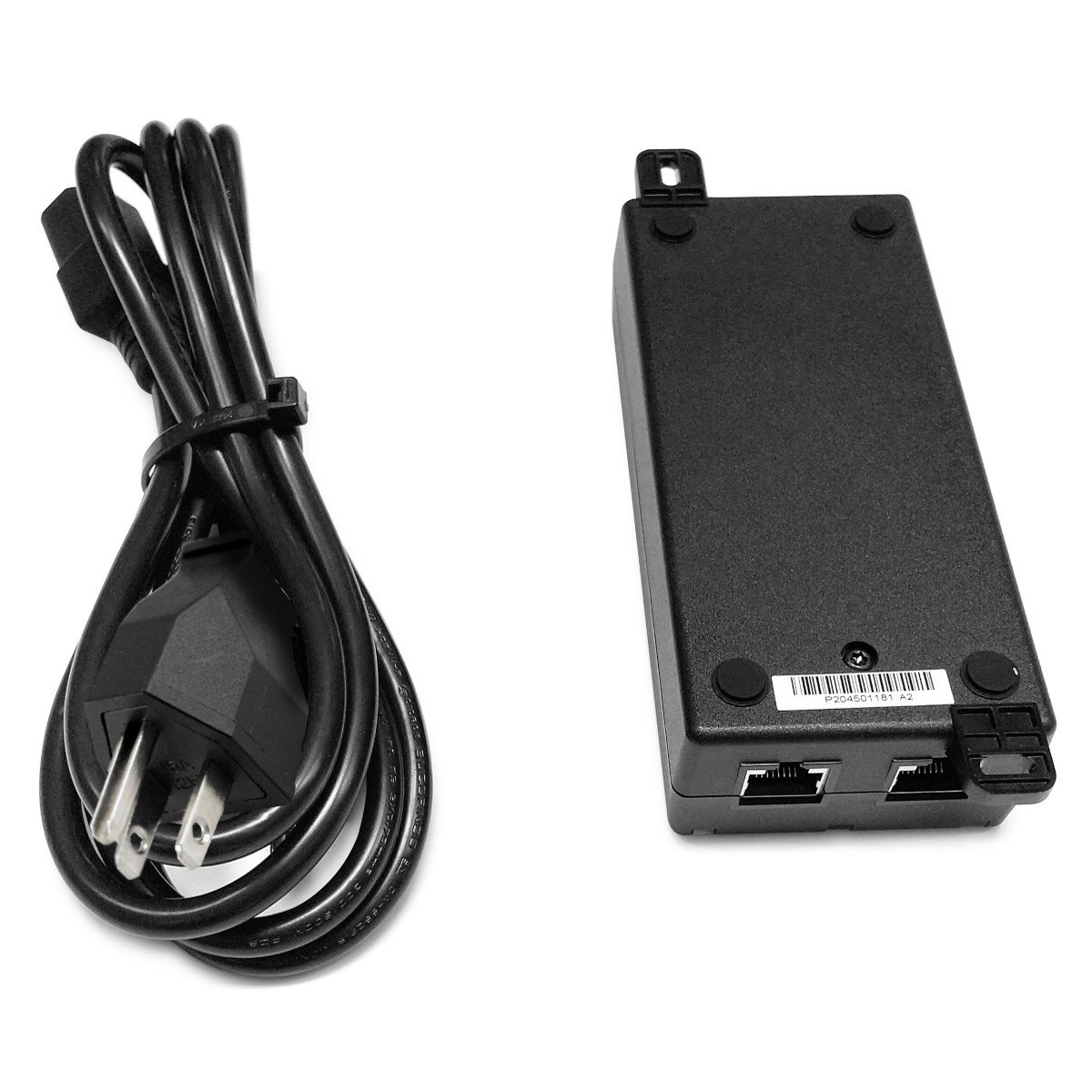

🔌 Paso 1: Conexión de la fuente de poder

  • Conecta la fuente de poder a una toma de 220V.

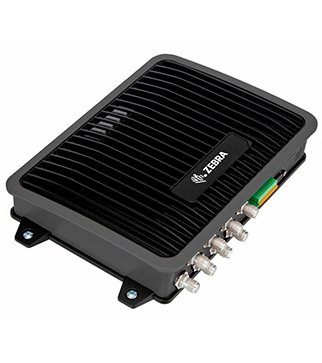

  • Lleva la alimentación hacia el lector FX960.
  • Importante:
    • Este conector tiene sentido, pero no polaridad.
    • Debes girar suavemente el conector hasta que encaje correctamente.
    • No fuerces el conector si no entra de inmediato.

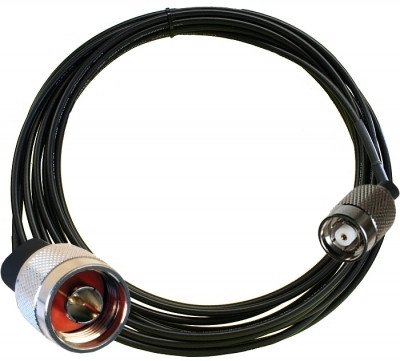

🔧 Paso 2: Uso de adaptadores y conectores

El kit incluye dos tipos de conectores:

  • Para el lector
  • Para la antena

Recomendaciones clave:

  • Algunos conectores van roscados y a presión.
  • Aplica firmeza, pero también delicadeza.
  • El PIN central es sensible:
    • Si el conector entra torcido, puede dañarse de forma permanente.

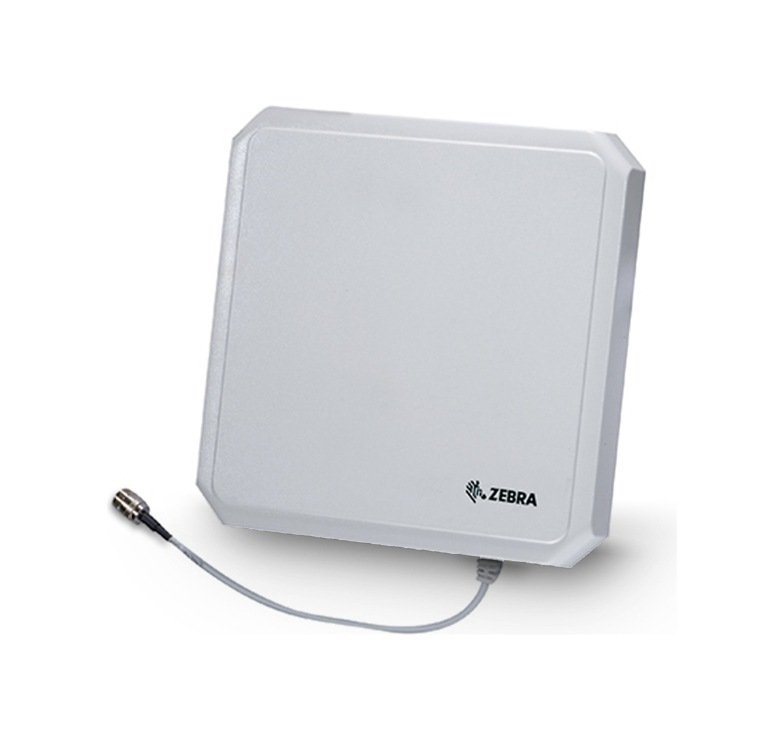

📡 Paso 3: Conexión de la antena AN480

  1. Identifica la antena AN480.
  2. Su conector es tipo N, más ancho que otros.
  3. Conéctalo al adaptador de forma roscada.
  4. Ajusta hasta que quede bien firme, sin sobreapretar.

Una rosca mal ajustada puede generar mal contacto o pérdida de señal.

💡 Paso 4: Verificación visual del encendido

  • Las LEDs del lector deben encenderse en color ámbar.
  • Esto indica que el equipo:
    • Está recibiendo energía correctamente
    • Ha iniciado su proceso interno de arranque

✔️ En este punto, el kit está listo para continuar con la configuración.

🌐 Paso 5: Conexiones de comunicación disponibles

El lector FX960 ofrece distintas opciones de conexión:

  • Ethernet RJ45 → conexión a red
  • USB tipo A → conexión directa a computadores

El USB A es el conector principal para enlazar el dispositivo con un computador y realizar configuraciones o pruebas iniciales.
